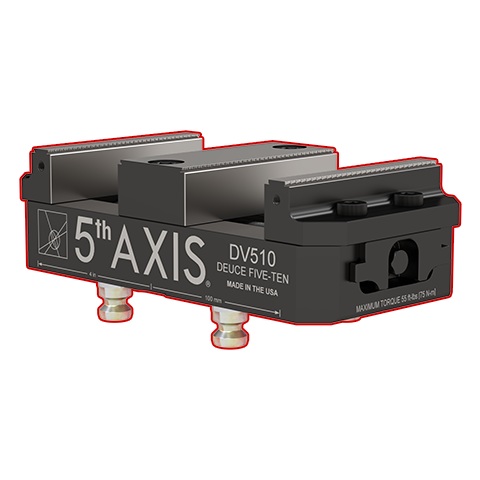

双工位虎钳组合燕尾夹具

R96-DV510-J1

尺寸： 125.7mm x 258.3mm x 73.4mm
治具：DV510-J1
拉钉：4个PS20F

资料下载
附件
规格

•3D模型

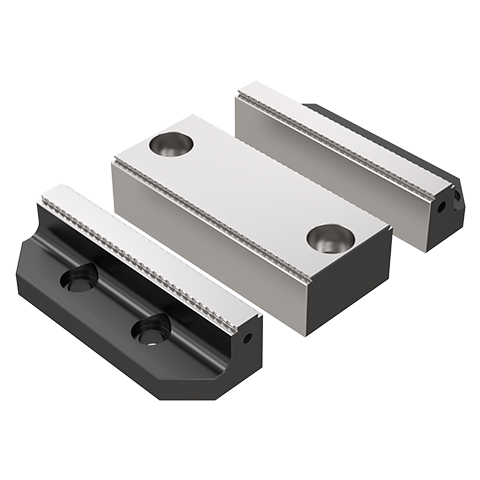

硬钳口大师

V562M-5

硬钳口大师，固定位置

V562M-5F

宽中心硬钳口

V5104-5CDV

窄中心硬钳口

V562M-5CDV

窄钳口

NT5-M

可加工钳口，铝

DV510-MJ-A

可加工钳口，钢

DV510-MJ-S

硬钳口套

DV510-3R

96mm拉钉

PS20F
拉钉： 4个 PS20F
顶部工具尺寸： 125.7mm x 258.3mm x 73.4mm
夹具尺寸： 125.7mm x 258.3mm x 73.4mm
钳口宽度： 125.7mm
夹紧力： 20.0 kN @ 75 Nm
最大扭矩： 75 Nm
夹紧范围 0 – 66.7mm
夹紧范围（反爪）： 30.9mm -102.3mm

*不能用于单工位固定钳口配置*
